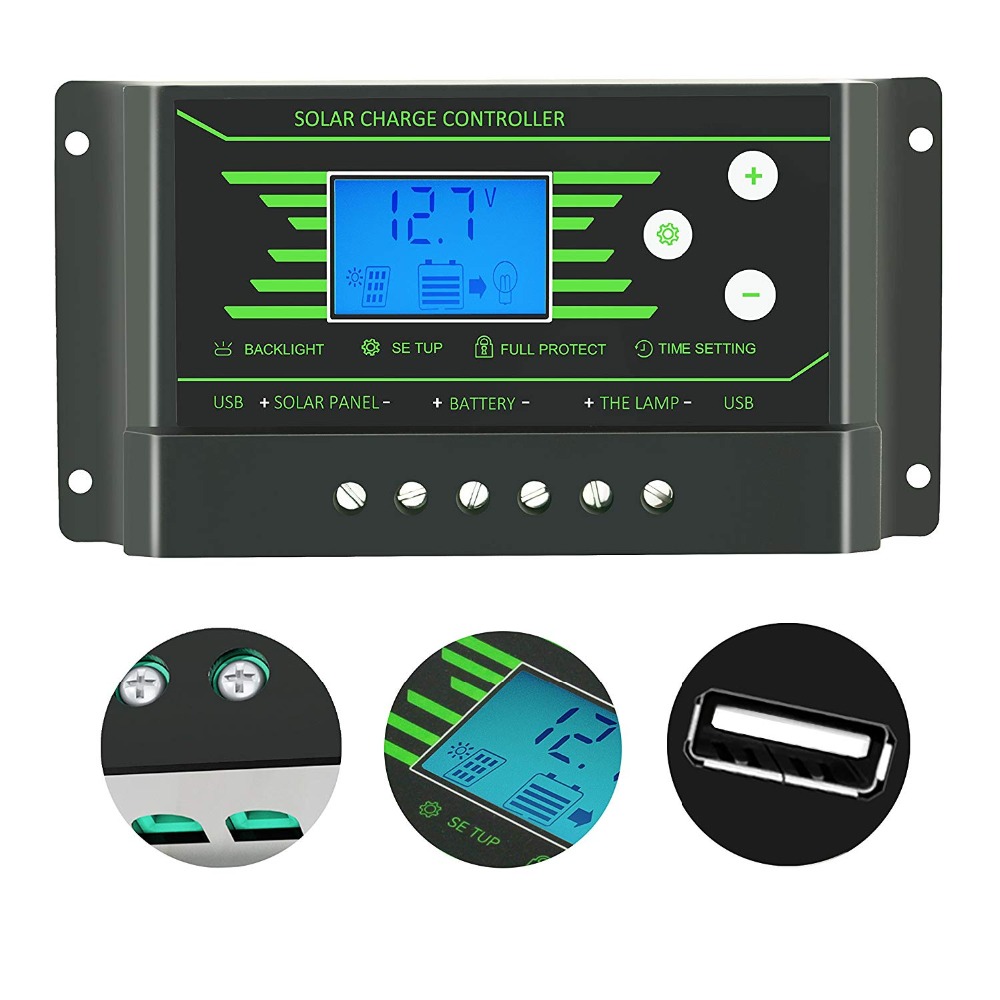

Powmr 30A 20A 10A 自动识别12V/24V PWM光伏太阳能控制器带LCD显示 Powmr 30A 20A 10A 自动识别12V/24V PWM光伏太阳能控制器带LCD显示

(1)大采用工业级主控芯片; (2)屏幕LCD显示,充放电参数可调,带断电记忆功能; (3)屏幕带背光(注意:背光在无操作后5秒左右自动关闭); (4)双USB输出,最大电流达2.5A,支持手机充电; (5)完整的3阶段PWM充电管理; (6)内置过流、短路保护、开路保护、反接保护、均为自恢复型,不损伤控制器; (7)防倒灌电路,超低发热量。

  • 品牌: Powmr
  • 产品型号: Z20
产品型号:
  • Z10
  • Z20
  • Z30
仓库所在地:

产品概述

Powmr 30A 20A 10A 自动识别12V/24V PWM光伏太阳能控制器带LCD显示


1、产品特点

(1)大采用工业级主控芯片。

(2)屏幕LCD显示,充放电参数可调,带断电记忆功能。

(3)屏幕带背光(注意:背光在无操作后5秒左右自动关闭)。

(4)双USB输出,最大电流达2.5A,支持手机充电。

(5)完整的3阶段PWM充电管理。

(6)内置过流、短路保护、开路保护、反接保护、均为自恢复型,不损伤控制器。

(7)防倒灌电路,超低发热量。


2、系统连接

(1)将蓄电池正负极按图,控制器将会自动检测蓄电池电压,将负载正负极按图示接入控制器,注意不要接反,将太阳能板按图示接入控制器。上电后系统自动识别12V或者24V电瓶。

(2)请严格按照以上顺序进行接入,否则可能会损坏控制器或其他组件;拆卸顺序与接线顺序相反。

(3)12V系统配17.5V太阳能板,24V系统配36V太阳能板。


3、安全使用建议

(1)本控制器为12V/24V自动识别,首次安装时,请确保电池有足够的电压,以便控制器能够识别为正确的电池类型。

(2)将控制器尽量靠近电池安装,以避免电线过长造成降压,影响正常电压判断。

(3)本控制器只适用于各种铅酸电池(包括开口,密封,胶体等),请勿使用其他电池(包括锂电池,镍电池等)。

(4)本控制器只能使用光伏板作为充电源,请勿使用直流或其他电源作为充电源。

(5)本控制器运行时会发热,请注意将控制器安装在平整,通风良好的表面。



产品参数

产品型号Z10Z20Z30
系统电压12V/24V 自动适应
额定充电电流10A20A30A
额定放电电流10A10A10A
最高光伏电压12V电瓶时,最高23V; 24V电瓶时,最高46V
提升充电电压14.4V
浮充电压13.7V(默认值,可调)
放电截止电压
10.7V(默认值,可调)
放电恢复电压
12.6V(默认值,可调)
充电恢复电压13V
光控开灯阀值光伏板 8V(光控开灯有延时)
光控关灯阀值光伏板 8V(光控关灯有延时)
USB 输出2路USB输出,5V/2.5A(最大)
待机电流<10mA
工作温度-35~+60°C
尺寸/重量 149*73*33mm / 200g
注意:红色字体标记电压仅对应12V系统,如使用24V系统,请*2
