产品概述：
本系列产品具有高转换效率、柔和的LCD背光显示、高效的MPPT算法、整洁 的内部结构和美观大方的外形设计。随着产品的不断优化，本系列产品有其独特
优势：1.各种采样数据直观的展现在屏幕上，方便用户查阅。
2. 宽输入光伏电压 150V，适用于各种常用太阳能电池板规格。
3.选用超低功耗电源芯片，降低静态待机能耗，减少夜间能量损失。
4. 不断优化设计，超高性价比。
特点：
1.高效的 MPPT 控制器算法，MPPT 效率不低于 99.5%，整机转换效率高达 98%。
2. 充电方式：三阶充（恒流、恒压、浮充），可有效延长蓄电池的寿命。
3. LOAD 模式有常开/常关模式，光控模式，双时段控制模式，光控-固定时间控 制模式。
4. 蓄电池系统电压自动识别。
5. 客户可自行选择为 3 类常用电池（密封铅酸蓄电池，胶体铅酸蓄电池，开口 铅酸蓄电池）充电，并且可自定义参数为其它种类的电池充电。
6. 具有限流充电功能，当用户电池板功率过大，控制器自动保持充电功率，充 电电流不会超出额定值。
7. 具有高清 LCD 显示功能，可以查看设备运行数据和工作状态，同时可以支持 控制器显示参数的修改。 8. RS485 通讯，可提供通讯协议，方便客户统一集成管理和二次开发。

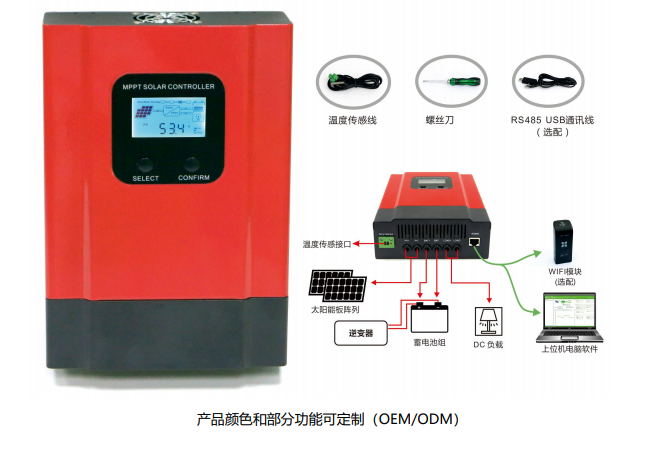

9. 支持上位机软件监控，支持 WIFI 模块拓展实现 app 云监控。
10. 产品通过 CE,ROHS,FCC 认证；可配合客户通过各项认证。
11. 正常保修期三年，可提供 3~10 年延长保修服务。
eSmart3
|
eSmart3-20A |
eSmart3-30A |
eSmart3-40A |
eSmart3-50A |
eSmart3-60A | ||
产品类别 | 控制器类型 | 具有最大功率点追踪（MPPT）功能的控制器 | |||||
MPPT 效率 | ≥99.5% | ||||||
空载静态损耗 | 0.5W~1.2W | ||||||
系统电压 | 自动识别 | ||||||
散热方式 | 风冷 | ||||||
输入特性 | PV 最大开路电压 （VOC） |
DC150V | |||||
启动充电电压点 | 高于蓄电池电压 3V | ||||||
输入低压保护点 | 高于蓄电池当前电压 2V | ||||||
输入过压保护点 | DC150V | ||||||
太阳能板额定输入功率 | 12V 系统 | 260W | 390W | 520W | 650W | 780W | |
24V 系统 | 520W | 780W | 1040W | 1300W | 1560W | ||
36V 系统 | 780W | 1170W | 1560W | 1950W | 2340W | ||
48V 系统 | 1040W | 1560W | 2080W | 2600W | 3120W | ||
充电特性 | 适用电池类型 | 密封铅酸电池，胶体铅酸电池，开口铅酸电池（还可以自定义参数为其它种类的电池充电） | |||||
充电额定电流 | 20A | 30A | 40A | 50A | 60A | ||
充电方式 | 三阶段：恒流（快充），恒压，浮充 | ||||||
负载特性 | 负载电压 | 同蓄电池电压 | |||||
额定负载电流 | 40A | 60A | |||||
Load 控制方式 | 常开常关模式/双时段控制模式/光控模式/光控-固定时间控制模式 | ||||||
显示/通讯 | 显示方式 | 高清 LCD 段码背光显示 | |||||
通讯方式 | 8 针 RJ45 接口/RS485/支持上位机监控/支持 WIFI 模块拓展实现 app 云监控 | ||||||
其他属性 | 保护功能 | 输入输出过欠压保护、防反接保护、电池脱落保护等 | |||||
工作环境温度 | -20℃~+50℃ | ||||||
储存温度 | -40℃~+75℃ | ||||||
IP 防护等级 | IP21 | ||||||
最大接线尺寸 | 20mm2 | 30mm2 | |||||
净重(kg) | 2.3 | 2.6 | |||||
毛重(kg) | 3 | 3.5 | |||||
产品尺寸（mm） | 240*168*66 | 270*180*85 | |||||
包装尺寸（mm） | 289*204*101 | 324*223*135 | |||||
