PowMr 3KW/5KW 220V 48V 80A MPPT太阳能逆控一体机内置蓝牙模块支持可移动屏幕 兼容锂电池BMS通讯
产品特点：
1.品牌：PowMr
2.纯正弦波逆变器
3.5KVA/5KW用于48VDC系统，3KVA/3KW用于24VDC系统。
4.可拆卸LCD控制模块（20M），具有多种通讯功能。
5.内置蓝牙通讯端口。（可提供Android APP）
6.支持USB On-the-Go功能。（USB储存装置，便于数据上传/下载及软体更新。）
7.BMS的预留通讯端口。（RS485，CAN-BUS或RS232支持锂电池通讯）
8.可更换的风扇设计便于维护。（方便拆卸）
9.可单独使用PV或市电或工业负载电源，不接电池也能使用。
10.内置计时功能，可用于充电优先级或输出优先级的设定。
11.内置80A MPPT太阳能充电器。（建议接入最大太阳能板功率不超过3KVA 4000W/5KVA 5000W）
12.兼容市电电源或电机电源输入。
13.支持无电池启动。
光伏组件的选择：
选择合适的光伏组件时，请务必考虑以下参数。
1.光伏组件的开路电压（Voc）不能超过逆变器的最大光伏阵列开路电压。
2.光伏组件的开路电压（Voc）应高于启动电压。
| 逆变器型号 | POW-VM3K-III | POW-VM5K-III | |
| 阵列最大功率 光伏阵列功率 | 4000W | 4000W | |
| 阵列最大功率光伏阵列开路电压 | 500Vdc | ||
| 光伏阵列MPPT电压范围 | 120Vdc~450Vdc | ||
| 启动电压 | 150Vdc+/-10Vdc | ||
以250Wp光伏组件为例，在考虑以上两个参数后，推荐的组件配置如下表所示。
| 太阳能电池板规格（参考） | 太阳能输入 | 太阳能板数量 | 总功率 |
-250Wp Vmp：30.1Vdc Imp：8.3A Voc：37.7Vdc Isc：8.4A Cells：60 | (3KW/5KW最小串联数：6串，最大串联数：12串) | ||
| 6串 | 6块 | 1500W | |
| 8串 | 8块 | 2000W | |
| 12串 | 12块 | 3000W | |
| 8串2并 | 16块 | 4000W |
推荐光伏板接入：
选择合适的光伏组件时，请务必考虑以下参数。
1.PV模板的开路电压（Voc）不超过最大值。逆变器光伏阵列开路电压。
2.PV模板的开路电压（Voc）应高于最小值。电池电压。
| 型号 | POW-VM3K-III | POW-VM5K-III |
| 最大光伏阵列功率 | 4000W | |
| 最大光伏阵列开路电压 | 500VDC | |
| 最大太阳能充电电流 | 80A | |
| 最大功率（Pmax） | 250W | 串联的最大PV模块编号 8X36V≈120~450VDC |
| 最大电源电压Vmpp（V） | 36V | |
| 最大功率电流Lmpp（A） | 8.3A | 并行光伏模块编号 2X8.3＜80A 光伏模块总数 2X8=16 |
| 开路电压Voc（V） | 40V | |
| 短路电流Isc（A） | 8.9A | |
开箱检查：
安装前，请检查内容。确保包装内没有任何损坏。
您已收到包装内的包含以下物品。
逆变器 x 1
用户手册x1
RS232通信电缆x1
软件光盘x1
直流保险丝x1
产品概述：
1.液晶显示屏幕
2. 状态指示器
3. 充电指示灯
4. 故障指示器
5. 功能按钮
6. 电源开/关开关
7. 交流输入
8. 交流输出
9. 光伏输入
10. 电池输入
11. 断路器
12. 远程液晶屏幕通信端口
13. 干接点
14. USB通信端口
15. BMS通信端口，CAN和RS232或RS485
16. RS-232通信端口
17. 输出源指示器（详见说明书OPERATION/操作和显示面板部分）和USB 功能设置提醒。

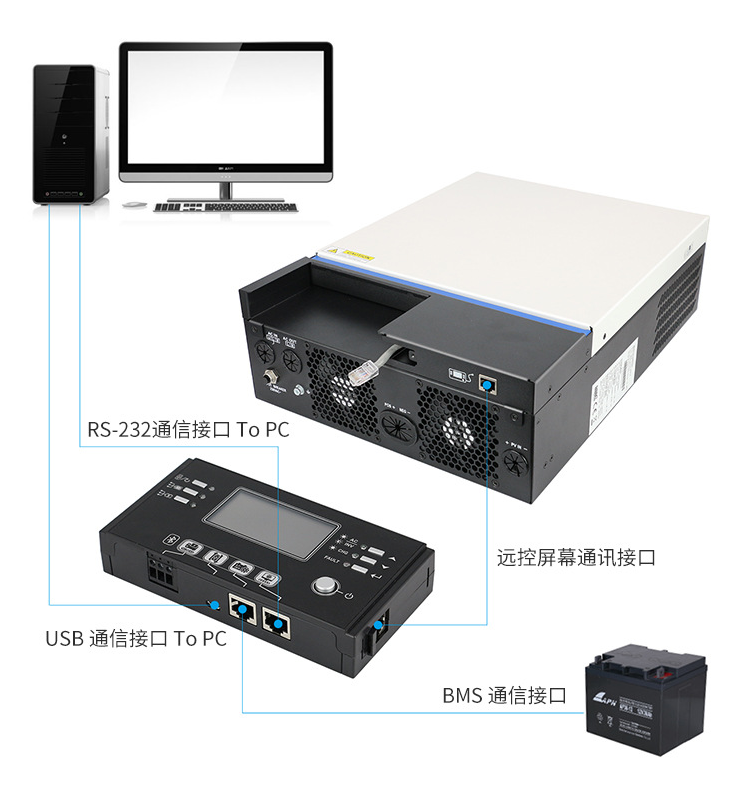

通讯连接示意图：

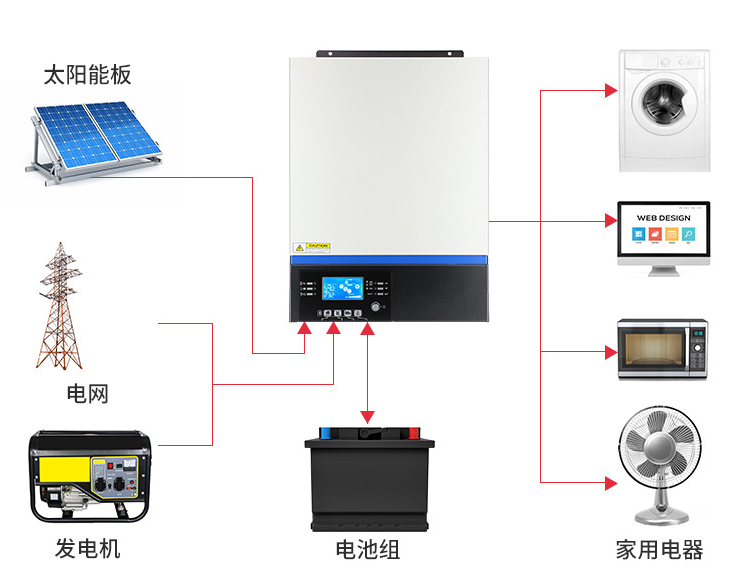

连接线路图：
建议每个单独连接逆控一体机的线路安装一个断路器（空气开关）此举可确保逆控一体机在维护时能安全的断开电源
并能充分保护逆控一体机免受交流输出的过电流影响。交流断路器推荐规格为：3KVA 32A（负载端），5KVA 50A（负载端）
产品参数:
| 型号 | POW-VM3K-III | POW-VM5K-III |
| 额定功率 | 3000VA/3000W | 5000VA/5000W |
| 输入 | ||
| 电压 | 230VAC | |
| 可选择的电压范围 | 170-280 VAC (For Personal Computers) 90-280 VAC (For Home Appliances) | |
| 频率范围 | 50/60HZ （自适应） | |
| 输出 | ||
| AC电压调节(Batt.Mode) | 230VAC ± 5% | |
| 浪涌功率 | 6000VA | 10000VA |
| 输出电压波形 | 纯正弦波 | |
| 效率（峰值） | 90%~93% | |
| 切换时间 | 15毫秒(用于个人计算机) 20毫秒(用于家用电器) | |
| 电池&AC充电 | ||
| 电池电压 | 24VDC | 48VDC |
| 浮充电压 | 27VDC | 54VDC |
| 过量充电保护 | 33VDC | 63VDC |
| 最大太阳能充电充电电流 | 80A | |
| 最大交流充电电流 | 60A | |
| 最大充电电流 | 80A | |
| 太阳能充电类型 | MPPT | |
| 最大光伏板功率 | 4000W | |
| MPPT工作电压范围 | 150~450VDC | |
| 最大光伏阵列开路电压 | 500VDC | |
| 通讯方式 | USB/RS232/RS485/蓝牙/干节点 | |
| 湿度 | 5％至95％相对湿度（非冷凝） | |
| 工作温度 | -10°C to 50°C | |
| 贮存温度 | -15°C to 60°C | |
| 包装信息 | ||
| 尺寸(长*宽*高)mm | 115*300*400mm | |
| 净重(KG) | 9KG | 10KG |
| 安全认证 | CE | |
